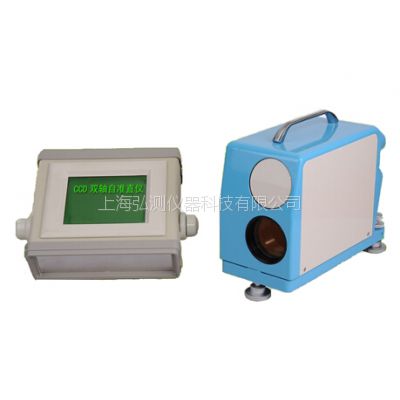

HC-CSZ-1型  高精度电脑双轴精密自准直仪

产品简介   Product introduction

HC-CSZ-1型 高精度电脑双轴精密自准直仪是一台用于高精度的小角度测量仪器，可以在任意的空间位置同时进行双轴测量和显示。该仪器作为一种精密角度计量标准，广泛运用于多面棱体、光学棱镜、多齿分度台等的检定；也可用于平板平面度、导轨直线度等的检定；在工业检测领域，可以用于转台转角测试和校准、精密工件的平行度和垂直度的检测等。该产品已经广泛应用于航天、航空、计量、军用、工业生产和科研开发等领域。随着人们对检测工具的精度和检测范围的要求越来越高，高精度、大量程、智能化的CCD双轴自准直仪的应用越来越广泛。并且双轴同时测量给很多角度计量和检测任务带来了***的方便。

工作原理   Working principle

该仪器是一种应用光学自准直成象测微原理的高精度测角仪器，它利用光学自准直法，把角度量变成线值量，由微型线位移光栅传感器测出线值变化量，间接地把角度变化量测出来。它广泛用于小角度的精密测量。如：配合多面棱体用来检验各种分度圆（多点分度台、光学分度台、转台、测角仪等）的分度误差；测量导轨的直线度、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。因此该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。

性能特点   Performance characteristics

1）双轴同时测量和显示，让检测过程更加直观；

2）倾斜、垂直等不同的安装方向上均能正常使用；

3）测量结构多种显示模式供选择；

4）测量范围大、测量精度高；

5）测量分辨***、测量灵敏度高；

6）人性化触摸屏操作界面，使用简便；

7）体积小、重量轻、方便携带，适于现场测量。

特殊功能：

1）触摸屏操作、液晶屏显示输出；

2）多种显示方式供选择：大数字、表格、坐标系；

3）多种角度单位供选择：毫弧、秒、度分秒、度、微米/米；

4）多种分辨率模式，以秒为例：0.001″、0.002″、0.005″、0.01″、0.02″、0.05″、0.1″、0.2″、0.5″、1″、2″、5″、10″；

5）公差范围设置，公差的形式包括圆形或矩形；

6）声音提示功能，在信号进入或离开测量范围时，仪器会发出提示声音；

7）中文和英文两种语言模式；

8）支持测量和相对测量，可以任意设置零位；

9）数据存储功能；

10）通过专用软件可以与计算机连接。

技术指标   Technical indicators

标准配置   Standard configuration

1、仪器主机

2、反射镜

3、光源变压器

4、数据显示器

选配附件   Optional accessories

花岗岩工作台

找像器

直角五棱镜（25×25、40×40两种规格)

金属多面棱体（多种规格）

棱体心轴

标准光学角规（多种规格）

多齿分度台（多种规格）

升降支架

注意事项   Precautions

1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。

2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v5w以下的小灯泡。

3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。

保养维护   Maintenance

1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。

2、仪器出厂时各部份均***了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。

3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。

4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
